低功耗32位MCU微控制器3D打印機參考方案
2026-03-27 09:57:04
在3D打印設備中，主控芯片的性能直接決定了整機的響應速度與成型精度。一套典型的3D打印機控制系統主要由三大模塊構成：電機控制系統、傳感反饋系統和電源管理系統。電機控制系統承擔驅動打印噴頭和X/Y/Z軸運動控制的雙重任務；傳感反饋系統則整合了位置、溫度、濕度和壓力等多種傳感器，形成閉環控制；系統通過TF卡或USB接口讀取3D模型數據，結合實時傳感信息，控制噴頭出膠與運動軌跡，完成高精度立體成型。

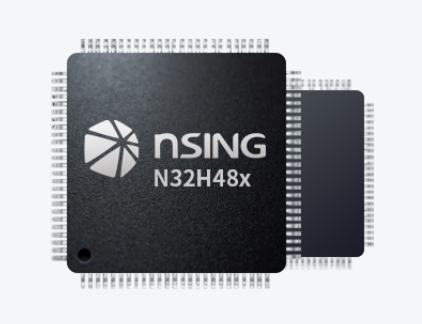

英尚基于32位MCU微控制器的N32H48x和N32G45x系列芯片提供了一套高集成度的參考方案，MCU微控制器方案采用N32H48x/G45x系列內置高精度PWM單元，可輸出多路獨立控制信號，驅動步進電機與伺服電機，實現噴頭移動與擠出的精確協同，為3D打印的層間對齊和表面質量提供硬件級保障。
MCU微控制器N32H48x支持USB HS OTG，既能快速讀取U盤中的打印文件，也可與上位機保持高速通信；N32G45x則提供USB FS Device，適用于與主機之間的控制指令交互。兩者均支持SDIO接口，可擴展TF存儲卡，方便離線存儲大容量3D模型數據。此外，MCU微控制器系列芯片還集成了100Mbps以太網控制器，適用于網絡化部署和遠程監控場景。
MCU微控制器芯片內部集成多通道高速ADC，可實時采集電壓、電流、溫度、濕度等模擬信號，便于系統動態調整加熱功率與運動參數。MCU微控制器SPI接口最高支持60Msps（N32H48x）或36Msps（N32G45x），能夠流暢驅動LCD屏顯示打印狀態，也可用于擴展SPI Flash，滿足固件升級和字庫存儲需求。
英尚微電子提供豐富的32位MCU產品，具備專業的技術支持團隊，能夠?yàn)榭蛻籼峁倪x型到設計服務。英尚致力于為客戶提供32位MCU解決方案。如果您有32位MCU產品方面的任何疑問，可以聯系我們進行咨詢。
