一、分享類比低功耗高速模數轉換器ADC：ADX111產品介紹

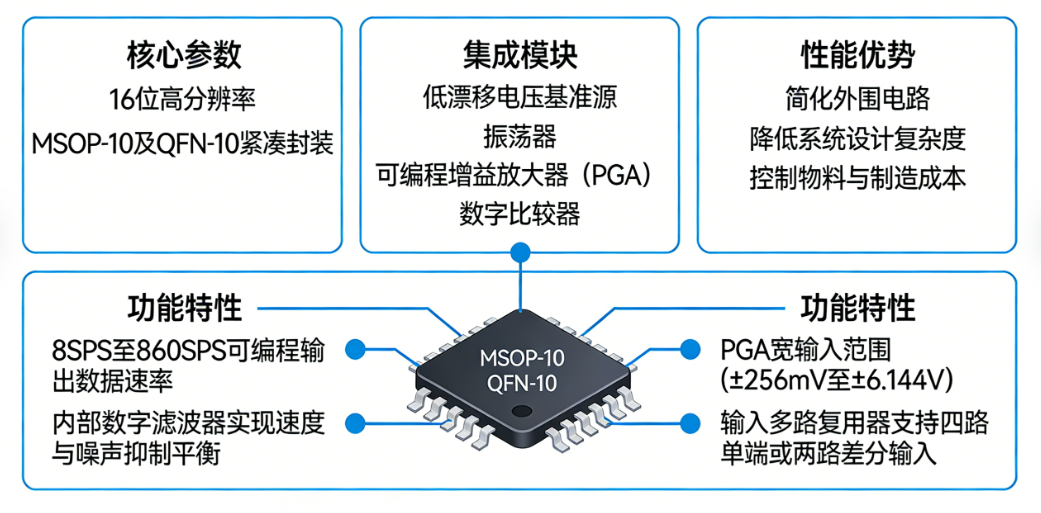

ADX111（含車規級ADX111Q）是一款具備16位高分辨率的精密模數轉換芯片，采用緊湊的MSOP-10及QFN-10封裝。其核心優勢在于高度集成：內部集成了低漂移電壓基準源、振蕩器、可編程增益放大器（PGA）以及數字比較器等關鍵模塊。這種高集成設計顯著簡化了外圍電路，不僅降低了系統設計的復雜度，還有效控制了整體物料與制造成本。
高速模數轉換器ADC支持從8SPS至860SPS的可編程輸出數據速率，通過內部數字濾波器實現靈活的速度與噪聲抑制平衡。其PGA提供了從±256mV到±6.144V的寬輸入范圍，使其既能精確測量微弱信號，也能處理幅值較大的輸入，適應多樣化的測量需求。ADX111高速模數轉換器ADC配備一個輸入多路復用器，支持四路單端或兩路差分輸入配置，提升了多通道采集的便利性。
二、低功耗高速模數轉換器ADC：ADX111產品特性
?、?6位高分辨率，860SPS采樣率
?、诔凸脑O(shè)計，支持單次轉換自動掉電
?、奂蓛?nèi)部低漂移基準、振蕩器及可編程比較器
④高速模數轉換器ADC寬輸入范圍PGA（±256mV至±6.144V）
?、莞咚倌?shù)轉換器ADC支持2路差分或4路單端輸入
?、轎2C接口，四地址可選，易于系統擴展
?、咛峁?biāo)準級與AEC-Q100車規級（ADX111Q）選項
三、低功耗高速模數轉換器ADC：ADX111產品參數
?、匐娫矗?.0-5.5V
②電流消耗：145μA
?、蹟?shù)據速率：8-860SPS
④高速模數轉換器ADC分辨率(無失碼)：16bits
?、萜普`差：2 LSB
?、薹e分非線性：1LSB
?、咴鲆嬲`差：0.10%
?、噍斎腩愋停?quot;Single-Ended(4x)單端
?、岣咚倌?shù)轉換器ADC接口：I²C
⑩滿量程范圍：±0.256V to±6.144V
?工作溫度-40°C to+125°C
?封裝：MSOP-10 3x3mm
