EMI7008LSMI該器件是8Mb串行訪問的SRAM存儲芯片，內部組織為1024K字，每個8位。該器件采用先進的CMOS技術進行設計和制造，以提供高速性能和低功耗。該器件使用單芯片選擇（/CS）輸入進行操作，并通過與SPI兼容的簡單串行接口進行訪問。單個數據輸入和數據輸出線與時鐘一起使用以訪問該設備內的數據。該設備包括一個/HOLD引腳，該引腳允許在不取消選擇該設備的情況下暫停與該設備的通信。暫停時，除/CS引腳外的輸入跳變將被忽略。該器件可在-40°C至+85°C（工業級）的溫度范圍內工作。

特征：
•SPI總線接口：
-兼容SPI
-SDI（雙）和SQI（四）兼容
-所有模式的時鐘頻率均為50MHz
•低功耗CMOS技術：
-讀取電流：50MHz時為22mA（典型值）
-深度睡眠模式電流：1mA（典型值）
•無限的讀寫周期
•1Mx8位組織
•用于讀取和寫入的字節和順序模式
•支持的溫度范圍：
-工業（I）：-40°C至+85°C
•符合RoHS
•8引線SOP封裝（2.08mil）

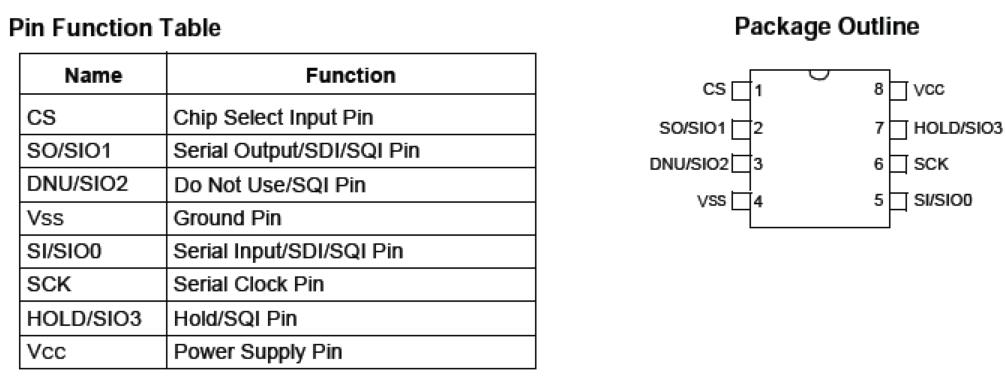

引腳封裝

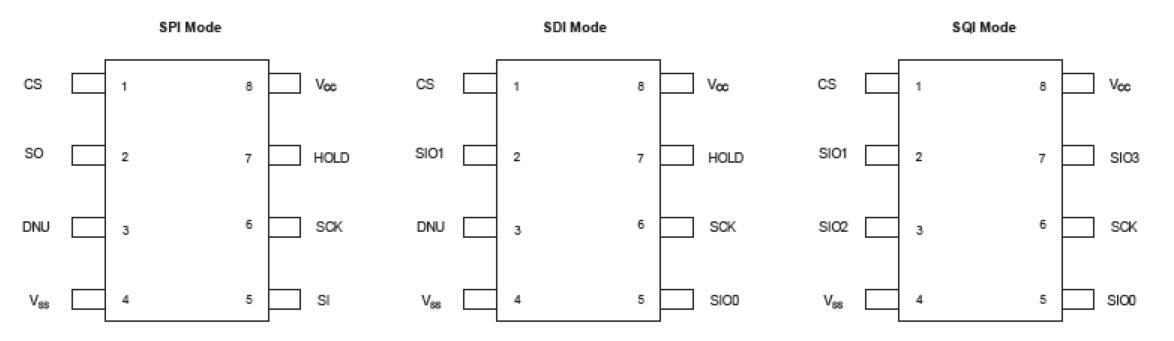

SDI模式和SQI模式操作
與兼容的主設備一起使用時，該設備還支持SDI（串行雙接口）和SQI（串行四接口）操作模式。要進入SDI模式，必須輸入ESDI命令（3Bh）。按照SDI操作模式的慣例，每個時鐘使用SIO0和SIO1引腳輸入兩位。位首先以MSB時鐘輸入。要進入SQI模式，必須輸入ESQI命令（38h）。對于SQI操作模式，每個時鐘輸入4位數據，或者每個時鐘輸入1個半字節。半字節首先由MSB提供時鐘。

要退出SDI模式，必須發出RSTDQI命令（FFh）。必須在當前設備配置（SDI模式或SQI模式）中輸入命令。

關于EMI
安徽偉凌創芯微電子有限責任公司（簡稱EMI）位于合肥市高新區，是一家以市場為導向的無晶圓半導體公司。專注于利基市場專用芯片/小型藍牙SOC芯片/存儲芯片SRAM/PSRAM及整體解決方案，第一代產品涉及千兆/萬兆USB網口芯片以及音視頻接口芯片。提供創新、高品質、高性價比、 供貨持續穩定的芯片，并通過提供軟硬件Turnkey solution，降低客戶研發難度，縮短客戶量產時程。產品領域涵蓋智能感知、網絡可視化、信息化、信息安全、大數據分析、智能語音、應用展現、特種通信和智能建筑等。EMI代理英尚微電子支持提供產品相關技術支持。
